CNC加工中心是一種能夠通過程序控制的自動化加工機床，CNC加工中心的三軸的運動都是屬于機械運動，主軸的上下移動和工作臺的前后移動都是通過絲桿的傳動來帶動的。滾珠絲桿的主要功能是將旋轉運動轉換成線性運動。那么滾珠絲桿的安裝過程和步驟又是怎么樣子的呢？

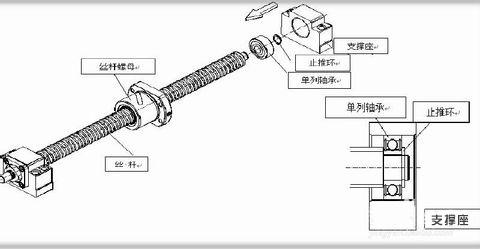

一、支撐座側支撐單元是如何安裝的？

1、先將滾珠絲桿插入單列軸承后再用止推環固定就可以了，

2、接著是將軸承插入支撐座里面。

3、安裝的過程也是要注意精度，精度也是有參考值的，如下所示：

偏心 傾斜

有間隙時： 20-30μm 1/2000max

預壓式螺母： 15-25μM 1/3000max

有高精度要求: 10μm以下 1/5000max

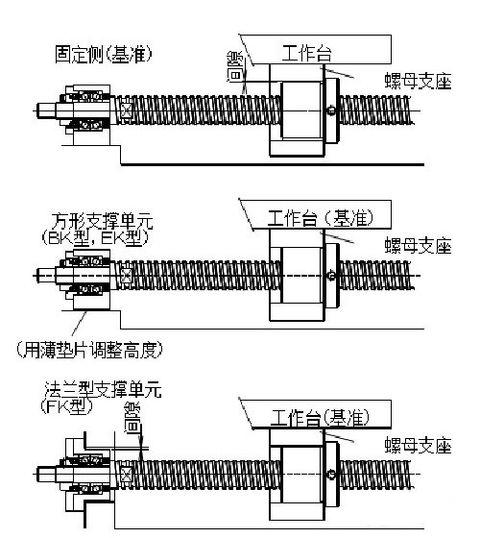

二、在工作臺和底座上的滾珠絲桿是如何安裝的？

1、安裝時，我們要先調整到安裝精度許可的范圍內。

2、如果是將固定側支撐單元作為基準，那么就要使螺母的外徑和工作臺螺母支座的內徑保持一定的間隙。

3、如果是將工作臺作為基準的話，方形支撐單元可以用墊片來調整它的中心高度，如果是法蘭型的支撐單元的話，就要將螺母外徑和工作臺螺母制作內徑調整出一定的間隙。

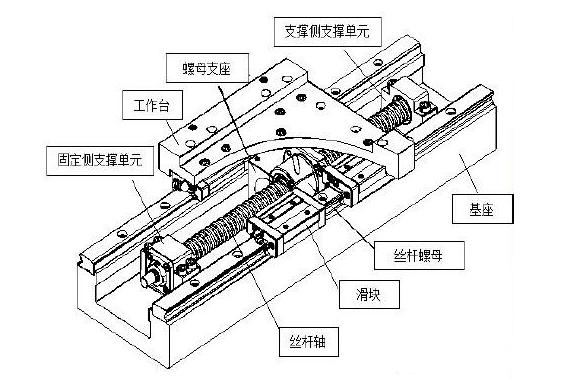

三、往工作臺和底座的安裝:

1、將螺母插入螺母的支座后暫時鎖上（螺母放在絲桿中間位置）

2、需要將支撐單元暫時性的固定到基座上面來。

3、接著需要把支撐單元擰緊和固定到基座上。

4、使工作臺移動到固定側的行程盡頭，固定好工作臺和螺母支座。

5、步驟四的螺栓可以松開了，再固定好工作臺和螺母支座。

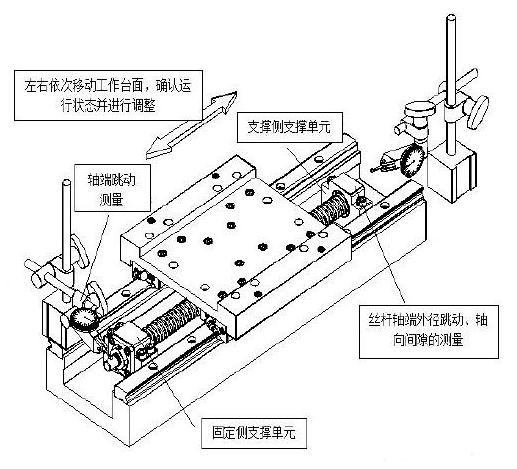

6、到現在就可以確認工作臺的運行狀態了，把工作臺移動到支撐座后擰緊支撐單元的固定螺栓。

7、移開工作臺，再次將螺母支座和工作臺松開后相互固定。

8、將CNC加工中心工作臺往返多次運行看看是否順暢。

9、最后就是確定精度和擰緊各處的螺栓。
