加工中心的構造是由每個不同的部件構造而成的，因此對這些部件有所了解，也是剖析加工中心的一種方法，下面介紹的就是加工中心直線導軌的選取方法。
　　1---確定軌寬。
　　加工中心軌寬指滑軌的寬度。軌寬是決定其負載大小的關鍵因素之一，四排滾珠（也有部分兩排珠的）的方軌現貨產品一般有15、20、25（23）、30（28）、35（34）、45、55（53）、65（63），有些廠家最大只生產到45規格，有些小廠家可能只到30。期貨產品也有85、120等，但大部分廠家不生產。
　　2---確定軌長。
　　這個長度是軌的總長，不是行程。全長=有效行程+滑塊間距（2個以上滑塊）+滑塊長度×滑塊數量+兩端的安全行程，如果增加了防護罩，需要加上兩端防護罩的壓縮長度。需要注意的是，事先問清楚該品牌該規格導軌整支的最大長度，超過這個長度是需要對接使用的。多數廠家整支長度最大是4000（微軌一般是1000），有些是3000，這和廠家的加工設備有關。需要對接并且用戶想事先在機器上加工安裝孔的情況下最好提供接口圖紙。另一點請?zhí)貏e注意，導軌上的安裝孔孔間距是固定的，用戶在確定軌長時要注意位置，例：15的軌，長600。如果不告訴供應商需要的端部尺寸，一般到貨的狀態是10個安裝孔，導軌兩端面到各自最近的安裝孔中心的距離是30、30，但也有可能是其他尺寸。各品牌對端部尺寸的出貨規定略有差異，多數是默認兩端相等。還有一點，導軌的長度誤差，一般品牌默認2000以下±1~2mm，2000~4000的±2~3mm，如果用戶要求比較精確，最好在訂購合同上注明誤差值或提供圖紙。這種情況供應商可能會收取附加加工費。
　　3---確定滑塊類型和數量。

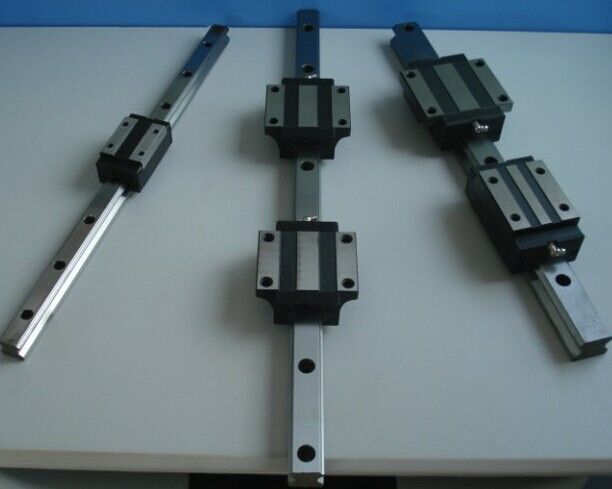

　　加工中心導軌常用的滑塊是兩種：法蘭型，方形。前者高度低一點，但是寬一點，安裝孔是貫穿螺紋孔，后者高一點，窄一點，安裝孔是螺紋盲孔。兩者均有短型、標準型和加長型之分（有的品牌也稱為中負荷、重負荷和超重負荷），主要的區別是滑塊本體（金屬部分）長度不同，當然安裝孔的孔間距也可能不同，多數短型滑塊只有2個安裝孔。滑塊的數量應由用戶通過計算確定，在此只推薦一條：少到可以承載，多到可以安裝。滑塊類型和數量與滑軌寬度構成負載大小的三要素。
